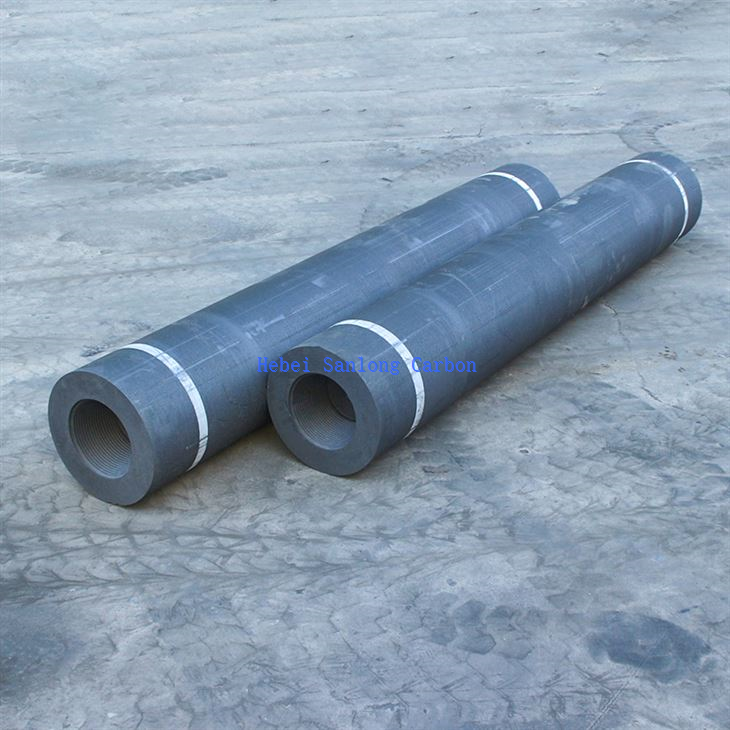

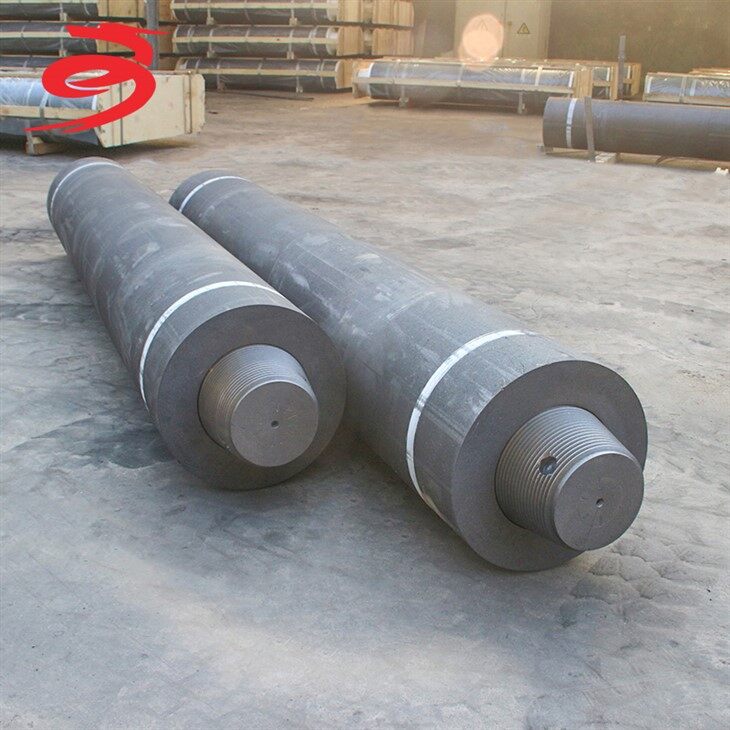

Grafīta elektrods galvenokārt ir izgatavots no naftas koksa un adatas koksa kā izejvielu, ogļu piķi kā saistošu materiālu, ar kalcinēšanu, pakešu, mīcīšanu, presēšanu, grauzdēšanu, grafitizāciju un apstrādi galaproduktā. To var iedalīt parastajā jaudā, lielā jaudā un īpaši augstā jaudas klasē atbilstoši tā kvalitātes indeksam.
Grafīta elektrods ir svarīgs augstas temperatūras vadošs materiāls tērauda ražošanai elektriskajā krāsnī. Izmantojot grafīta elektrodu, elektriskā krāsnī tiek ievadīta elektriskā enerģija. Grafīta elektrods tiek plaši izmantots dažādu metālu kausēšanai, bet tā deficīts slēpjas sliktā oksidācijas pretestībā augstā temperatūrā. Lai uzlabotu grafīta elektrodu oksidācijas pretestību, parasti tiek izmantota grafīta elektrodu impregnēšanas metode.
| Īpašības | Pozīcija | Vienība | HP |
| 300-800 mm | |||
| Īpaša pretestība | Ķermenis | μΩm | 5.8-6.6 |
| Krūtsgals | 4.2-5.0 | ||
| Liekšanas izturība | Ķermenis | MPA | 10.0-13.0 |
| Krūtsgals | 18.0-22.0 | ||
| Younga modulis | Ķermenis | GPA | 8.0-12.0 |
| Krūtsgals | 14.0-16.0 | ||
| Lielapjoma blīvums | Ķermenis | g/cm3 | 1.62-1.66 |
| Krūtsgals | 1.74-1.80 | ||
| Cte (100-600 grāds) | Ķermenis | ×10 -6/ﾟC | 1.6-1.9 |
| Krūtsgals | 1.1-1.4 |
Mēs varam nodrošināt pilnu grafīta elektrodu diapazonu, garums ir no 1800 mm līdz 2700 mm un diametrs 200 mm līdz 700 mm, sprauslas izmērs no 3TPI līdz 4TPI atbilstoši klienta pieprasījumam.
Piziskais izmērs un tolerance
Vienība: mm
| Dn | Faktiskais diametrs | Nominālais garums un tolerance | ||||||||
| Maksimums | Minimāls | 1800 | 2100 | 2400 | 2700 | |||||
| Standarta | Īss | Standarta | Īss | Standarta | Īss | Standarta | Īss | |||
| 200 | 205 | 200 | ±100 | -275 | ||||||
| 250 | 256 | 251 | ±125 | -275 | ||||||
| 300 | 307 | 302 | ||||||||
| 350 | 357 | 352 | ±125 | -275 | ||||||
| 400 | 409 | 403 | ||||||||
| 450 | 460 | 454 | +200 -150 |
-300 | ||||||
| 500 | 511 | 505 | ||||||||
| 550 | 562 | 556 | ||||||||
| 600 | 613 | 607 | ||||||||
| 650 | 663 | 657 | ||||||||
| 700 | 714 | 708 | ||||||||
| 750 | 765 | 759 | ||||||||
| 800 | 816 | 810 |

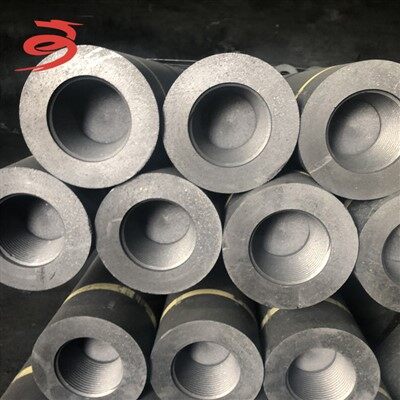

3TPI nipeļa un ligzdas izmērs
Vienība: mm
|
Elektrodu diametrs |
Ierakstīt |
Krūtsgals |
Ligzda |
Piķis | |||
|
Max.Diameter (A) |
Garums (l) |
Efektīvs diametrs (b) |
Dziļums (-i) |
Vītnes garums (t) |
|||
|
550 |
298T3L |
298.45 |
457.20 |
294.24 |
234.60 |
230.60 |
8.467 |
|
500 |
273T3L |
273.05 |
457.20 |
268.84 |
234.60 |
230.60 |
8.467 |
|
500 |
273T3N |
273.05 |
355.60 |
268.84 |
183.80 |
179.80 |
8.467 |
|
400/450 |
241T3L |
241.30 |
355.60 |
237.09 |
183.80 |
179.80 |
8.467 |
|
400/450 |
241T3N |
241.30 |
338.70 |
237.09 |
175.35 |
171.35 |
8.467 |
|
350/400 |
215T3L |
215.90 |
355.60 |
211.69 |
183.80 |
179.80 |
8.467 |
|
350/400 |
215T3N |
215.90 |
304.80 |
211.69 |
158.40 |
154.40 |
8.467 |
|
300 |
177T3N |
177.16 |
270.90 |
172.95 |
141.45 |
137.45 |
8.467 |
